نمایندگی پکیج ایتالترم مدلهای 30،35 ،25،City class 20 در شیراز
از اینکه پکیج گرمایشی ایتالترم را برای تامین گرمای مطبوع و آبگرم بهداشتی منزلتان انتخاب نموده اید بسیار سپاسگزاریم .

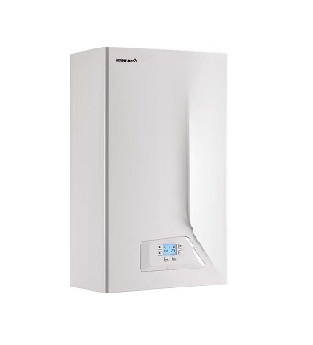

پکیج گرمایشی ایتالترم مدل city class
با تهیه این مطالب راهنما سعی نموده ایم روش صحیح استفاده و نگهداری از دستگاه را به شما آموزش داده و رضایت خاطر ، امنیت و افزایش طول عمر دستگاه را برای شما فراهم آوریم . خواهشمندیم اطلاعات را به دقت مطالعه نموده و در صورت هر گونه بروز مشکل با واحد خدمات پس از فروش نمایندگی ایتالترم در شیراز تماس گرفته تا در اسرع وقت تکنسین مجاز جهت بررسی و رفع مشکل دستگاه به محل شما اعزام گردد .
عملکرد دستگاه پکیج ایتالترم
این پکیج در چهار ظرفیت با مدلهای 30،35 ،25،City class 20 فن دار موجود می باشد .
این دستگاه به منظر تامین آبگرم بهداشتی و گرمایش منزل شما به کار می رود ( دمای آبگرم بهداشتی و شوفاژ بطور جداگانه قابل تنظیم می باشد ).
وجود نمایشگر هوشمند ، عملکرد صحیح پکیج ، پیدا کردن منشاء خرابی ها و رفع آنها در کوتاهترین زمان ممکن میسر می سازد .
عملکردهای ایمنی دستگاه شامل محافظت اتوماتیک از شعله ، محافظت از دستگاه در هنگام کار کرد با حداقل میزان فشار آّ ، محافظت در مقابل افزایش بیش از حد فشار آب ، محافظت در مقابل نوسانات برقی ، محافظت در برابر یخ زدگی و نیز محافظت از قفل شدگی پمپ و .. می باشد که ایمنی دستگاه برای مصرف کننده را تضمین می نماید .
همچنین این دستگاه قابلیت اتصال به سیستم های سولار (خورشیدی) و اتصال به ترموستات های اتاقی و کنترل دما به صورت جداگانه در هر اتاق را از طریق ریموت کنترل دارا می باشد ( این تجهیزات انتخابی بوده که در صورت تمایل به تهیه آنها بایستی با واحد مرکزی خدمات پس از فروش تماس حاصل نمائید ).
ساختمان داخلی پکیج تشکیل شده است :
سوئیچ هوا ، هود ، منبع انبساط، ، الکترود جرقه ، ترموستات حد ، سنسور شوفاژ ، بوبین ( شیر سه راه موتوری) ، ایرونت اتومات پمپ ، شیر اطمینان ( شیر 3 بار ) پمپ ، شیر تخلیه ، فلوسوئیچ ، پرشر سوئیچ آب ، شیر برقی گاز ، سنسور آبگرم مصرفی ، مانومتر ، شیر پرکن ، بای پس ، مبدل ثانویه ( صفحه ای ) ، برنر ( مشعل ) مبدل حرارتی اصلی ، محفظه احتراق بسته ، فن
نکات مهم نصب دستگاه پکیج ایتالترم سی تی کلاس
دستگاه را در مکان هایی که مواد قابل احتراق و یا مواد شیمیایی قابل تبخیر شدن در آنجا نگهداری و یا استفاده می شود و یا نزدیک پرده و ... نصب ننمایید .
دیواری که دستگاه روی آن نصب می شود باید تحمل وزن 45 کیلوگرم را داشته باشد و مصالح به کار رفته در آن غیر قابل احتراق باشد .
دستگاه را در مکان بدون حفاظ که امکان سقوط اشیاء وجود دارد نصب نکیند .
نصب دستگاه بالای وسایل گاز سوز ممنون می باشد .
خروجی لوله دودکش باید در محلی با تهویه مناسب قرار داشته باشد .
ولتاژ برق بایستی 220 ولت و ثابت باشد ، در جهت جلوگیری از خسارت ناشی از نوسانات ولتاژ حتما از تنظیم کننده ولتاژ استفاده نمایید .
هنگام اتصال لوله ها ، استفاده از کنف ممنون می باشد لطفا از نوار تفلون استفاده نمایید .
خروجی شیر اطمینان باید به خروجی فاضلاب وصل شود .
استفاده از سرشیلنگی گاز ممنون و نصب شیلنگ با سایز 3/4 ( از نوع نخ دار و دوسر پرس ) و صافی گاز و اتصالات استاندارد الزامی می باشد (حتما از اتصالات استاندارد و با کیفیت استفاده شود ).
شستشوی مدار شوفاژ ( مسیر لوله کشی رادیاتور ) قبل از نصب پکیج و استفاده از سختی گیر و صافی در مسیر آب سرد ورودذی و صافی در مسیر برگشت شوفاژ الزامی می باشد.
استفاده از محدود کننده جریان آب و یا هر وسیله ای که باعث کاهش میزان عبور آب در مسیربرگشت شوفاژ شود ، ممنوع می باشد .
دستگاه باید در مکانی نصب شود که که خروج دود و تامین هوای تاژه آسان و صحیح انجام پذیرد .
نصب دستگاه در اتاق خواب، انباری، زیرزمین، حمام ،سرویس بهداشتی مجاز نمی باشد و چنانچه دستگاه را در بیرون از ساختمان نصب می نمائید دقت کنید در مقابل برف و باران مستفیم و گرد و خاک نباشد .
نکته : دقت کنید دستگاه را پلمپ شده تحویل بگیرید و و فقط توسط تکنسین مجاز نصب ، باز شود .در غیر اینصورت دستگاه از گارانتی خارج شده و شرکت هیچگونه مسئولیتی در قبال ان نخواهد داشت .
تماس با کارشناسان ایتالترم شیراز 77 -38380670 071
|
مشخصات فنی دستگاه پکیج ایتالترم
|
|
مدل محصول
|
City class F35
|
City class F30
|
City class F25
|
|
حداکثر توان ورودی KW
|
34/5
|
30
|
25/7
|
|
حداکثر توان خروجی KW
|
32/2
|
28
|
24
|
|
بازده (راندمان ) %
|
93/5
|
93/2
|
93/3
|
|
محدوده تنظیم دمای آبگرم شوفاژ
|
80~35
|
80~35
|
80~35
|
|
محدوده تنظیم دما در حالت آبگرم بهداشتی
|
55~35
|
55~35
|
55~35
|
|
فشار کاری سیستم ( در حالت شوفاژ) Bar
|
3~0/9
|
3~0/9
|
3~0/9
|
|
حداقل دبی آبگرم مصرفی Liter/Min
|
2/8
|
2/8
|
2/8
|
|
مقدار خروجی آبگرم بهداشتی (دمای ورودی 25 درجه) Liter/Min
|
18/6
|
16
|
11/2
|
|
حجم منبع انبساط Liter
|
8
|
8
|
8
|
|
فشار منبع انبساط Bar
|
1
|
1
|
1
|
|
ولتاژ اسمی – فرکانس Volt-Hz
|
230/5
|
230/5
|
230/5
|
|
توان مصرفی W
|
145
|
145
|
103
|
|
کلاس حفاظتی سیستم الکترونیکی IPX4D
|
|
وزن خالص دستگاه Kg
|
34/8
|
30/3
|
30
|
|
قطر لوله های داخلی و خارجی دودکش دوجداره mm
|
100/60
|
100/60
|
100/60
|
|
میزان مصرف گاز در حداکثر دما m3 /h
|
3/65
|
3/17
|
2/72
|
|
میزان مصرف گاز در حداقل دما m3 /h
|
1/44
|
1/27
|
1/06
|
|
ابعاد و اندازه های پکیج
|
|
Model
|
25Kw
|
30Kw
|
35Kw
|
|
L(mm)
|
400
|
400
|
400
|
|
B(mm)
|
300
|
300
|
300
|
|
H(mm)
|
700
|
700
|
700
|
|
N.W.(kg)
|
31/2
|
31/5
|
32
|
پکیج گرمایشی ایتالترم سی تی کلاس ( city class )
